Здесь можно скачать учебный плакат архитектуры опорной сети (Core) и частично сети радиодоступа 5G eUTRAN-NR, а также взаимодействия между 4G и 5G от компании EXFO.

На схеме приведены наименования интерфейсов (референсных точек) и их объяснения.

Данная архитектура представляет собой Release 15, однако, Release 16 Release 17 в целом имеют сходную архитектуру и отличются, в основном, технологиями 5G New Radio (NR).

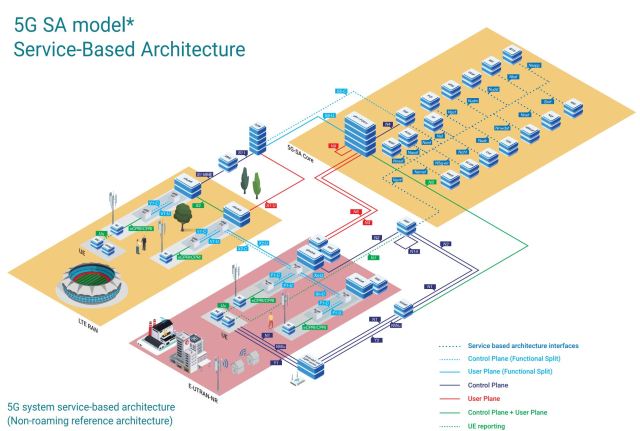

Это лишь один небольшой фрагмент плаката:

Ссылка на весь плакат в явном виде: exfo_reference-poster_full-network-5g_v1-en

В последующих публикациях архитектура и референсные точки будут рассмотрены более подробно.
