Распределённые файловые системы и чем они отличаются от сетевых систем (конспект 1)

Данная статья написана по материалам моей публикации для блога компании Ителон. Сегодня публикуется первая статья серии о распределённых файловых системах.

Что такое распределённые файловые системы, почему они создавались, какие функции они выполняют, и чем они отличаются от сетевых файловых систем, например, NFS. Попробуем детально разобраться в этом вопросе. Сначала дадим несколько общепринятых определений.

Определения

Файловая система (file system) — это способ организации, хранения и именования данных на носителях информации в компьютерах. Файловые системы используются также в другом электронном оборудовании: в цифровых фотоаппаратах и диктофонах, в мобильных телефонах, и т. п.

Распределенные файловые системы (distributed file system) работают сразу на многих компьютерах (серверах) с репликацией данных для защиты от сбоев. Иногда «распределенными» также называют сетевые файловые системы, Однако, распределённые файловые системы имеют больше возможностей, чем обычная передача данных по сети. Носители СХД, связанные с распределенными файловыми системами, могут (и даже должны) быть распределены между многими компьютерными системами.

Существует также понятие «кластерная файловая система». Различия между всеми этими терминами (сетевая, распределенная, кластерная) немного расплывчаты. Поэтому сначала нужно определить, что такое сетевая, кластерная и распределенная система.

  • Сетевая система (Network) содержит один сервер или его аналог в любом виде, в т. ч. виртуальном, с обслуживающимися им компьютерами в локальной сети.
  • Кластерная система (Cluster) содержит несколько серверов в общей сети.
  • Распределенная система (Distributed) содержит несколько серверов, объединенных по глобальной сети WAN (Wide area Network).

С таким определением, например, NFSv3 можно отнести к сетевой файловой системе (network file system). GFS2 – это кластерная файловая система. GlusterFS – это распределенная файловая система. NFSv4, в свою очередь, это некий гибрид между сетевой файловой системой, но с поддержкой нескольких серверов, внедренных в нее.

Сумятицу иногда вносит то, что иногда вкладывается разный смысл в понятие «распределенный» (distributed). Здесь надо понимать, что «распределенность» должна присутствовать не только между серверами (тогда это кластер) в локальной сети, но также и между местоположениями этих серверов в глобальной сети (WAN), со всеми присущими ей особенностями. А именно: большими задержками и низкой надежностью соединений.

  • Распределенные файловые системы

Распределенные (в таком определении) файловые системы состоят из нескольких географически разнесенных серверов, соединенных по модели sharing nothing, где каждый активный сервер имеет собственную СХД. Кроме того, распределенные файловые системы делятся на два типа: параллельные системы (Parallel file systems) и полностью параллельные файловые системы (Fully parallel file systems).

  • Параллельные файловые системы

Так называются системы, которые предоставляют параллельный доступ к их серверам хранения для каждого клиента. Это позволяет устранить «узкие места» одного сервера по всем параметрам: IOPS, полоса, ограничения вычислительной способности процессора и кэш-памяти. Такие системы используются в высокопроизводительных компьютерных системах и бизнес-приложениях, например, в информационных системах фондовых бирж, Примеры: pNFS, Lustre.

Сравнение между сетевой и распределенной файловой системой

Полностью параллельные файловые системы

Полностью параллельными такие системы называются в том случае, когда не только данные, но и метаданные (различные индексы и пр.), также распределяются параллельно между всеми клиентами. Примеры таких систем – OrangeFS и Ceph.

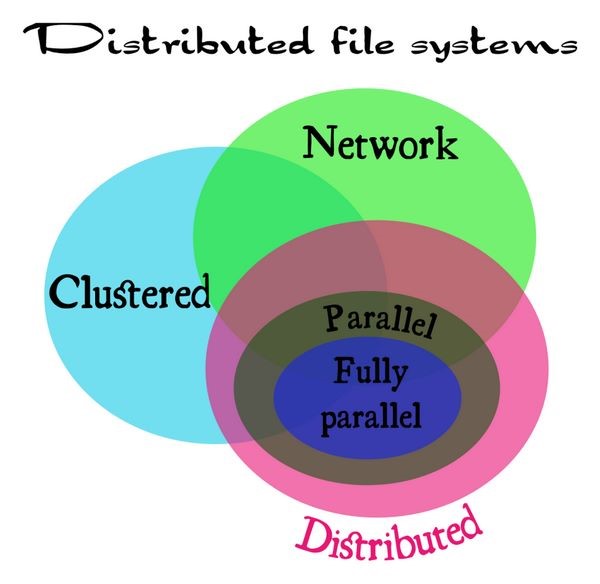

Соотношения между сетевыми системами (Network), кластерными системами (Cluster), распределенными (Distributed), а также параллельными (Parallel) и полностью параллельными системами (Fully parallel) могут быть представлены следующим образом.

Соотношения между видами и типами распределенных файловых систем (distributed file system) (источник: lvee.org/en/abstracts/33)

С какой целью создавались распределенные файловые системы и какие задачи они решают

Во-первых, как уже указывалось, они нужны для защиты от сбоев и облегчения масштабирования СХД. Большое значение имеет API (Application Programming Interface), который они обеспечивают. Это значит, что каждое приложение, скрипт или библиотека стандартных подпрограмм, написанные в течение последних нескольких десятков лет, могут использовать распределенную файловую систему без коррекций их кода, без процедур импорта и экспорта данных. Даже такие решения, как SQL, не могут сравниться с универсальностью и простотой API распределенных файловых систем.

Во-вторых, распределенные файловые системы стали настолько популярными, что, используя их, мы иногда этого и не замечаем. Например, стриминг фильмов от многих популярных видеохостингов (например, YouTube) почти всегда делается через распределенные файловые системы.

При производстве анимационных фильмов модели сцен и рендерные части в процессе производства почти всегда централизованно хранятся в распределенной файловой системе.

Виртуальные «блочные устройства» в облаке на самом деле часто являются файлами в распределенной файловой системе.

Системы распределенных вычислений в крупных научных лабораториях, таких как ЦЕРН, часто состоящие из более чем 100 тысяч процессоров, используют распределенные файловые системы для хранения данных экспериментов и результатов их обработки.

Можно сказать, что распределенные файловые системы – это то, как сегодня хранятся большинство данных, которые используются при анализе «больших данных» (Big Data). Без этих систем провайдерам было бы очень сложно предоставлять различные онлайновые и медиауслуги.

Как пример, можно привести неудачу широко рекламировавшейся в свое время услуги «интернет-телевидения» (IPTV). Для того, чтобы ей воспользоваться, нужно было провести ряд сетевых настроек, которые любому IT-шнику могут показаться элементарными (например, «маска подсети» и пр.), но для простого обывателя они являлись отпугивающим фактором, несмотря на возможность смотреть «100 фильмов за 100 рублей в месяц». В результате, эта услуга, что называется, «не пошла». Распределенные файловые системы с удобным интерфейсом как раз и помогают решить эти проблемы. Пример – любой популярный видеохостинг, либо пакет онлайн-телевидения от интернет-провайдера (например, Wink от Ростелекома).

Для различных предприятий и организаций распределенные файловые системы помогут решить проблемы управления данными и снизить стоимость хранения данных.

Распределенные файловые системы – кто они?

Учитывая сказанное выше об определениях, к распределенным файловым системам различные источники относят много систем, причем разные источники могут давать разные непересекающиеся списки. Ниже приведен неполный список из разных источников.

Рассмотрим некоторые из этих систем более подробно.

ZFS

Файловая система ZFS была разработана в 2001 году в компании Sun Microsystems, приобретенной компанией Oracle в 2010 году. Аббревиатура ZFS означала «Zettabyte File System» (файловая система для объемов порядка зеттабайт). Однако в настоящее время ZFS может хранить данные много большего объема.

Эта система проектировалась с очень большим запасом по параметрам, на основе совершенно справедливого прогноза огромного роста данных, подлежащих хранению в распределенных системах в будущем.

ZFS от Oracle и открытая система OpenZFS пошли разными путями, с тех пор, как Oracle закрыл проект OpenSolaris. OpenZFS — это общий проект, объединяющий разработчиков и компаний, которые используют файловую систему ZFS и работают над ее совершенствованием, чтобы сделать ZFS более широко используемым продуктом с открытым исходным кодом.

Некоторые теоретические пределы параметров, заложенные при проектировании ZFS:

  • Количество снимков (snapshot) в любой файловой системе —248;
  • Количество файлов в любой индивидуальной файловой системе —248;
  • Максимальный размер файловой системы — 256 зеттабайт (1021 байт);
  • Максимальный размер одного файла —16 эксабайт (264 байт);
  • Максимальный размер любого атрибута —16 эксабайт (264 байт);
  • Максимальный размер любого пула хранения (zpool) —3 × 1023 петабайт ;
  • Теоретически возможное количество файлов в каталоге (ограничено количеством файлов в файловой системе ZFS: 248) — 256;
  • Количество устройств в любом пуле — 264;
  • Количество пулов в системе — 264;
  • Число файловых систем в одном пуле — 264;
  • Максимальная длина имени файла (не полного имени, а относительно родительской папки) —255 байт;
  • Максимальная длина полного имени хранилища данных (файловой системы, тома, снимка, общего ресурса и т. д.) — 255 байт
  • Максимальный размер файла — 16 эксабайт
  • Объём хранения — 256 квадриллионов зеттабайт.

Функции ZFS

ZFS обладает рядом полезных функций:

  • Разделение СХД на пулы (Pooled storage);
  • Копирование при записи (Copy-on-write);
  • Снапшоты (Snapshots) системы;
  • Верификация целостности данных и автоматическое исправление данных;
  • Собственная технология резевирования RAID-Z;
  • Автоматическая замена на запасной диск (Hot spare);

Хранение в пулах (Pooled storage)

В отличие от большинства файловых систем, ZFS объединяет функции файловой системы и менеджера томов (volume manager). Это означает, что ZFS может создавать файловую систему, которая будет простираться по многим группам накопителей ZVOL или пулам. Более того, можно добавлять емкость в пул простым добавлением нового накопителя. ZFS сама выполнит партицию и форматирование нового накопителя.

Пулы хранения в ZFS

В пулах можно легко создавать файловые системы (области хранения данных) для каждого приложения и предмета использования.

Копирование при записи (Copy-on-write)

В большинстве файловых систем при перезаписи данных на то же физическое место носителя ранее записанные там данные теряются навсегда. В ZFS новая информация пишется в новый блок. После окончания записи метаданные в файловой системе обновляются, указывая на местоположение нового блока. При этом, если в процессе записи информации с системой что-то происходит, старые данные будут сохранены. Это означает, что не нужно запускать проверку системы после аварии.

Перезапись блока в обычной файловой системе.

Копирование при записи в ZFS.

Снапшоты (Snapshots)

Copy-on-write закладывает основу для другой функции ZFS: моментальных снимков системы (снапшотов). ZFS использует её для отслеживания изменений в системе.

Снапшот содержит оригинальную версию файловой системы, и в «живой» файловой системе присутствуют только изменения, которые были сделаны с момента последнего снапшота. Никакого дополнительного пространства не используется. Когда новые данные записываются в «живую» систему, выделяются новые блоки для сохранения этих данных.

Если файл удаляется, то ссылка на него в снапшоте тоже удаляется. Поэтому снапшоты в основном предназначены для отслеживания изменений в файлах, а не для добавления или создания файлов.

Снапшоты могут устанавливаться в режим read-only (только чтение), чтобы восстановить прежнюю версию файла. Также можно сделать откат «живой» системы на предыдущий снапшот. При этом будут потеряны только те изменения, которые были сделаны после момента этого снапшота.

Верификация целостности данных и автоматическое восстановление данных

При любой записи данных в ZFS создается контрольная сумма (checksum). При считывании данных, происходит сверка с этой контрольной суммой. Если проверка показывает расхождение с контрольной суммой, то ZFS устраняет ошибку считывания.

В традиционных файловых системах данные не могут быть восстановлены, если повреждение данных затрагивает область контрольной суммы. В ZFS данные и контрольная сумма физически разделены и данные могут быть восстановлены из блока высокого уровня.

Верификация целостности и автоматическое восстановление данных в ZFS

RAID-Z

ZFS может создавать RAID-массивы без необходимости использования дополнительного программного или аппаратного обеспечения. Поэтому неудивительно, что ZFS имеет собственный вариант RAID: RAID-Z.

RAID-Z представляет собой вариант RAID-5, котором предусмотрены средства преодоления ошибки write hole error, присущей RAID-5, когда данные и информация о паритете становятся не соответствующими друг другу после случайного перезапуска системы.

RAID-Z имеет три уровня: RAID-Z1, в котором нужно по крайней мере два диска для хранения и один для паритета; RAID-Z2, который требует по крайней мере двух дисков для хранения и двух для паритета; RAID-Z3 требует по крайней мере двух дисков для хранения и трех для паритета.

Добавление дисков в пул RAID-Z делается попарно.

Автоматическая замена на запасной диск (Hot spare)

В пуле хранения, сконфигурированном с запасным диском, отказавший диск автоматически заменяется запасным.

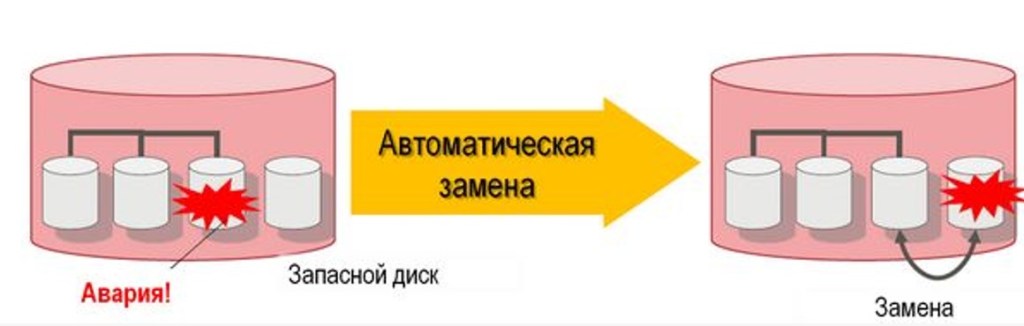

Автоматическая замена дисков при отказе

Один и тот же диск может быть запасным для нескольких пулов сразу.

При создании ZFS преследовалась цель сделать их «последним словом» в файловых системах. Во времена, когда большинство файловых систем были 64-битными, создатели ZFS решили, что лучше сразу заложить адресное пространство на 128 бит для будущего развития. Это означает, что ZFS имеет емкость в 16 миллиардов раз большую емкость, чем обычные 32- или 64-битные файловые системы. Создатель ZFS Джефф Бонвик (Jeff Bonwick), характеризуя величину этой емкости, сказал, что система в полной конфигурации с такой емкостью потребует для электропитания энергию, достаточную, чтобы вскипятить все океаны в мире.

Продолжение следует.

Об авторе Алексей Шалагинов

Независимый эксперт
