Продолжение. Конспект 1.

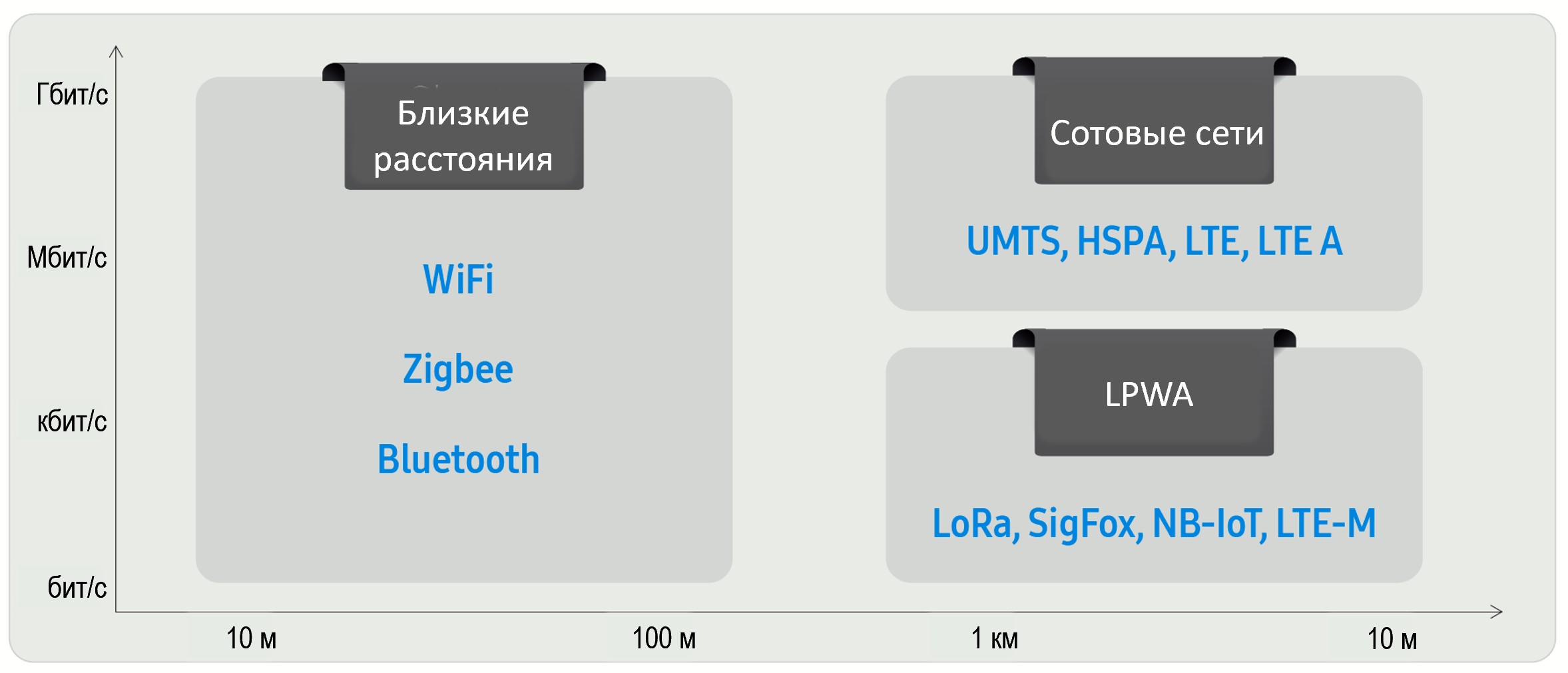

Сравнение протоколов IoT по дальности и скорости

Основные протоколы IoT: LoRa, SigFox, NB-IoT работают на больших расстояниях, но не могут похвастаться высокими скоростями передачи. Однако, для большинства применения Интернета Вещей, например, ЖКХ, именно это и нужно.

LPWA

К LPWA (Low Power Wide Area) относятся сети на основе следующих протоколов беспроводной связи, предназначенных для Интернета Вещей (IoT) и межмашинных коммуникаций (M2M):

•  Sigfox

•  Weightless / Neul

•  NB-IOT/LTE Cat NB1

•  LTE Cat 0, 1, 3

•  LTE-M1/ LTE-MTC (LTE-Machine Type Communication)

•  LoRaWAN

•  Symphony Link

•  EC-GSM-IOT (Extended Coverage GSM-IOT)

•  RPMA

Чипы LPWAN – недорогие, а срок службы устройства IoT с чипом LPWAN составляет до 10 лет от одной батареи.

Дальность действия: 2-5 км в городе и до 20 км в сельской местности

Скорость передачи данных: 0,3 — 50 кбит/с .

LoRaWAN

• Стандарты и решения на базе LoRaWAN разрабатывает и продвигает некоммерческая организация LoRa Alliance, в которую входят более 500 компаний. Первая версия стандарта LoRaWAN была продолжена в июне 2015 года, а в 2017 году вышла версия 1.1.
• Конечные узлы (End Nodes) передают данные одновременно на все шлюзы, находящиеся в зоне покрытия, по каналу LoRa. Шлюзы LoRa коммутируют сообщения от конечных устройств на IoT-сервер по протоколу IP.
• Конечные узлы обычно содержат:
  • Сенсоры, которые измеряют переменные параметры, например, температуру, влажность, скорость и ускорения, сигнал GPS и пр.
  • Транспондер LoRa, который передаёт сигналы по протоколу LoRaWAN.
• Шлюзы подключаются к серверу сети IoT по стандартному протоколу IP и преобразуют радиочастотные пакеты от конечных узлов в стандартные IP-пакеты.
• IoT-сервер – это облачная платформа IoT. Существует большое разнообразие (несколько сот) различных IoT-платформ.

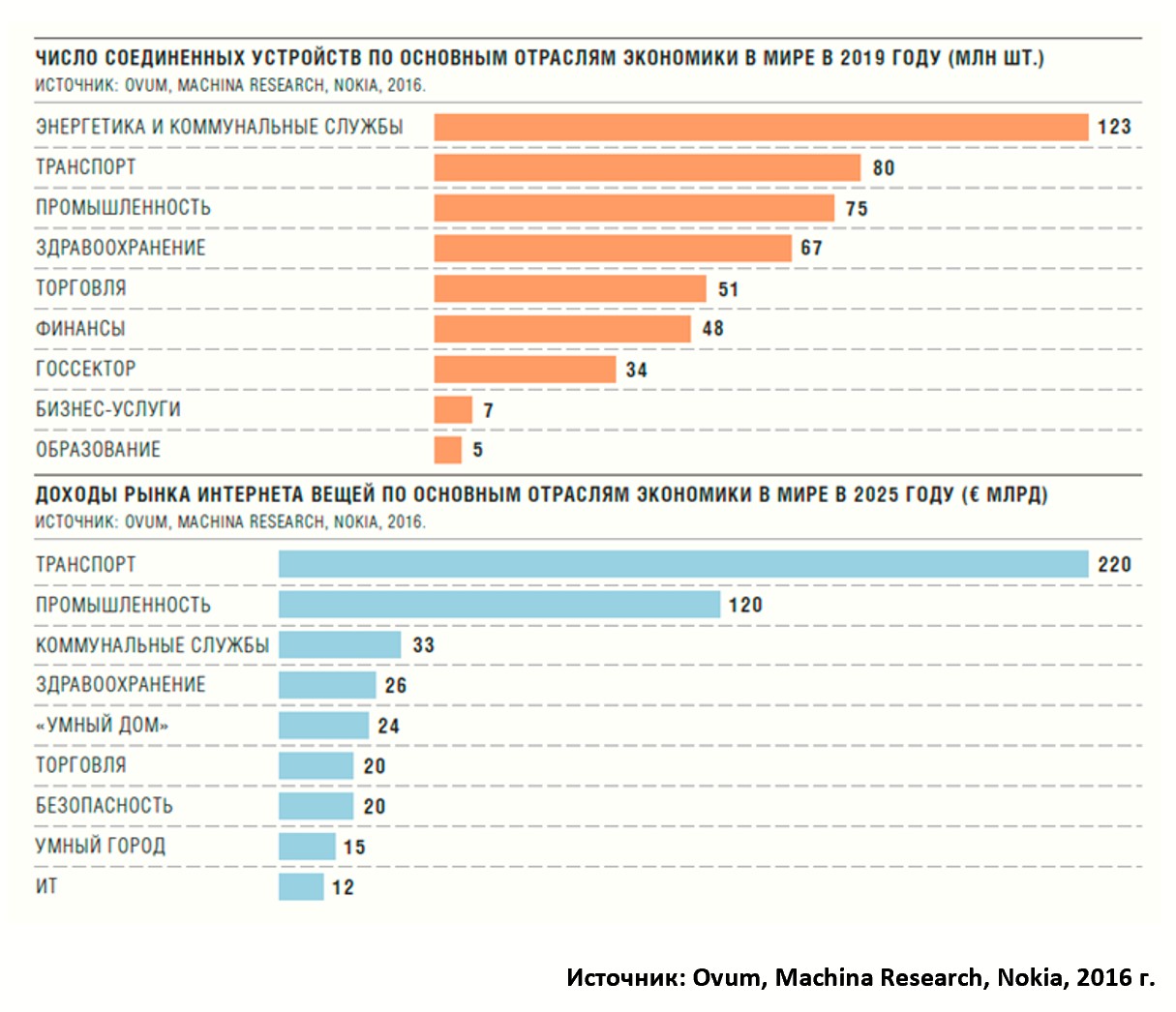

Перспективные отрасли для внедрения IoT

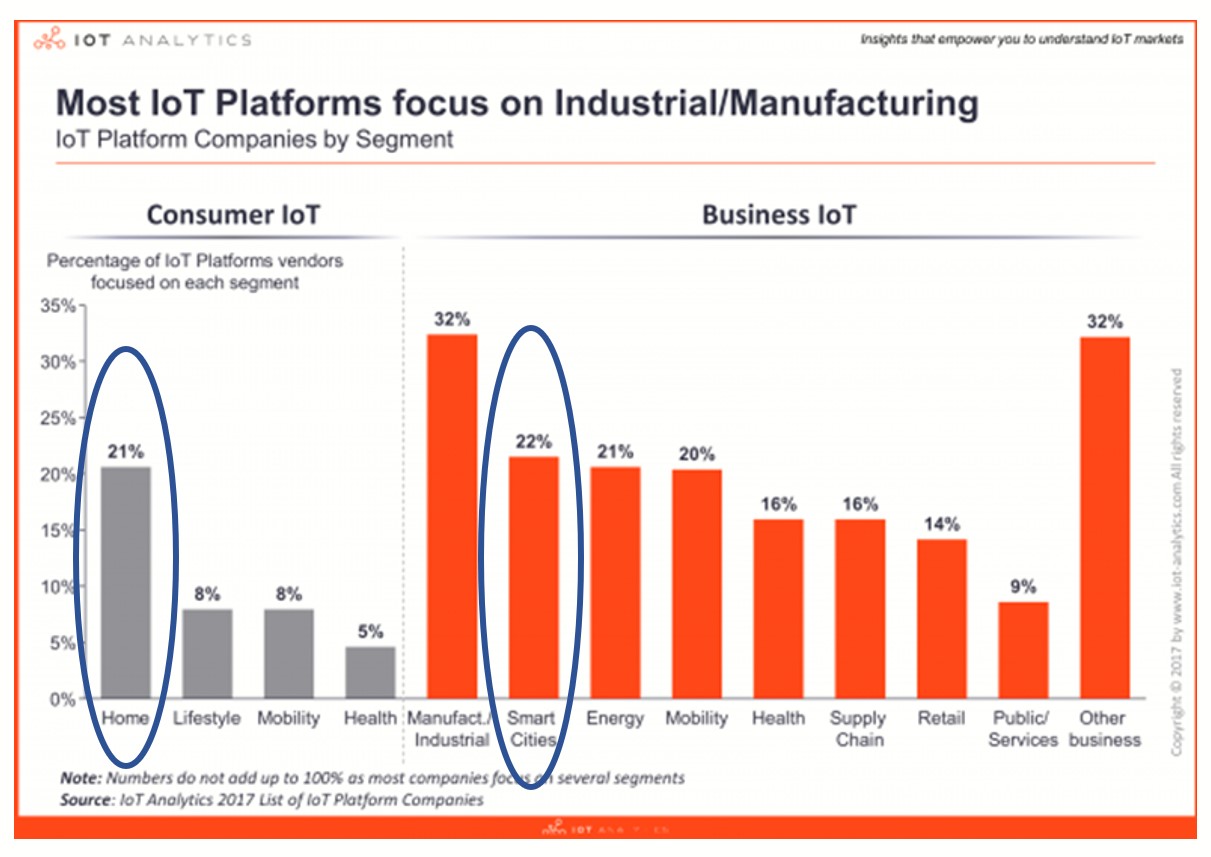

• Большинство решений IoT – это решения Business IoT в т.ч. Индустриального Интернета (IIoT)
• В потребительском секторе (Consumer IoT) – большинство решений нацелены на рынок домашней автоматизации

IoT-платформа

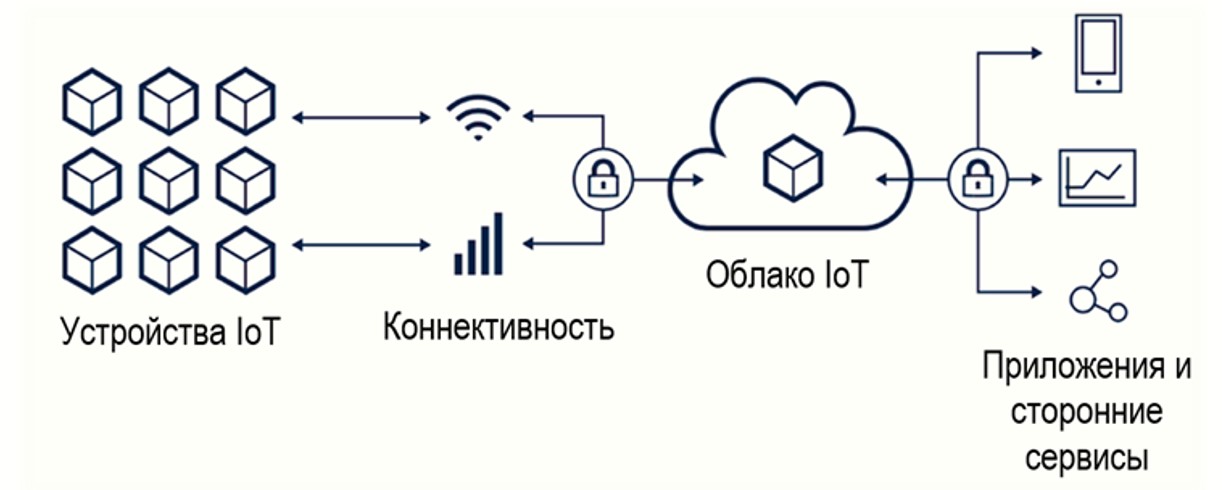

IoT-платформа – это программно-аппаратное решение, которое работает между уровнями IoT-устройств и IoT-шлюзов и обеспечивает взаимодействие между данными и обрабатывающими их приложениями.

Компоненты и функционал

IoT-платформа обеспечивает возможность

• управлять устройствами IoT, коннективностью сети между устройствами и шлюзом IoT
• администрировать данные, обеспечивать их обработку и анализ •разрабатывать заказные приложения
• обеспечивать безопасность данных
• производить мониторинг, обработку событий
• обеспечивать интеграцию различных систем IoT между собой.

Существует много IoT-платформ, с различными архитектурами.

Больше об IoT-платформах — в следующем конспекте.
