Руководство по SDN/NFV. Глава 12. Режимы развёртывания VNF (2).

  1. Продолжение, начало здесь: Развёртывание VNF в инфраструктуре NFVI (1)

12.3 Режим географического резервирования VNF

Виртуальные сетевые функции VNF могут быть развёрнуты в нескольких конфигурациях. Например, если функция IaaS предоставляется при помощи Openstack, ниже описаны несколько различных конфигураций, которые могут быть для этого использованы.

В режиме не-географического резервирования VNF может быть развёрнуты в определённой области арендатора (tenant) пространства IaaS в дата-центре. Такой режим показан на рис. 12.4, на примере, когда VNF имеет только один компонент VNFC. Например, VNF разворачивается в дата-центра А, на определённом менеджере VIM виртуальной инфраструктуры NFVI в пространстве арендатора А. VNF работает в режиме активного-резервного VNFC. Это означает, что оба экземпляра VNFC будут работать либо в режиме «активный-активный», либо в режиме «активный-резервный» внутри пространства арендатора А.


Рис. 12.4. VNF с одним компонентом VNFC в дата-центре без резервирования.

Следующим этапом, VNF может быть развёрнута в двух пространствах аренды на одном NFVI/VIM. В этом случае, режимы резервирования VNFC будет определяться режимом развёртывания VNF. Такая конфигурация обеспечивает развёртывание VNF в двух разных пулах компьютерных ресурсов при аппаратном резервировании и с более надёжным резервированием.

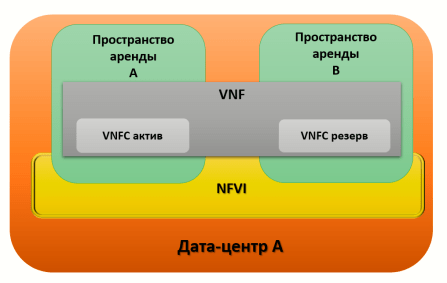

На рис. 12.5 показан пример, когда активный VNFC развёрнут в дата-центре А на общей платформе NFVI/VIM в пространстве арендатора А, в то время как резервный экземпляр VNFC функции VNF развернут на той же платформе NFVI/VIM дата-центра А, но в пространстве аренды В. Это означает, что экземпляры VNFC будут работать в режиме резервирования active-active или active-standby в двух пространствах аренды. Таким образом, VNF резервируется на двух пространствах аренды А и В.


Рис. 12.5 Развёртывание VNF на двух пространствах аренды.

Следующий шаг: развёртывание VNF в двух пространствах аренды, но на разных платформах NFVI/VIM. Такая конфигурация обеспечивает то, что VNF устанавливается в разных пулах ресурсов, повышая уровень разделения инфраструктуры и резервирования.

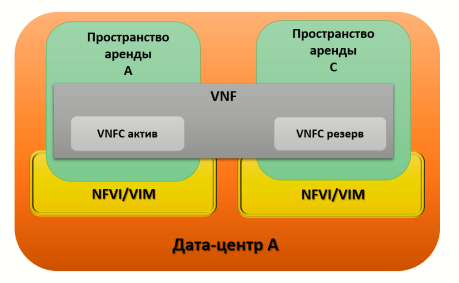

На рис. 12.6 показан пример, когда активный компонент VNFC функции VNF развёрнут в дата-центре А на своей платформе NFVI/VIM в пространстве арендатора А, в то время как резервный экземпляр VNFC функции VNF развернут на другой платформе NFVI/VIM дата-центра А, в пространстве аренды С. Это означает, что экземпляры VNFC будут работать в режиме резервирования active-active или active-standby в двух пространствах аренды и на разных платформах NFVI/VIM. Таким образом, VNF резервируется на двух пространствах аренды А и В и на двух платформах.


Рис. 12.6 Развёртывание VNF в дата-центре А на разных платформах NFVI/VIM.

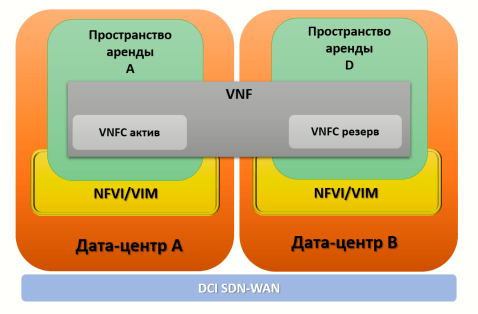

Режим полного гео-резвирования обеспечивается тем, что VIM может располагаться в разных дата-центрах, что показано на рис. 12.7. Активный VNFC функции VNF развёрнут в дата-центре A, в то время как резервный VNFC развернут в дата-центре В на другом NFVI/VIM в пространстве аренды D. Это означает, что экземпляры VNFC будут работать в режиме резервирования active-active или active-standby в двух пространствах аренды и на разных платформах NFVI/VIM в разных дата-центрах. Разнесение по двум разным дата центрам обеспечивает полную географическую избыточность. Коннективность дата-центров DCI может обеспечиваться при помощи глобальной программно-конфигурируемой сети SDN-WAN.


Рис. 12.7. Полное георезервирование VNF

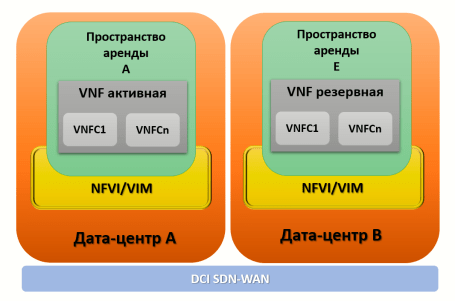

На рис. 12.8 показан более общий случай, когда VNF состоит из нескольких VNFC. Резервирование реализуется на нескольких уровнях:

  • VNFC
  • VNF
  • NFVI/VIM
  • Пространство аренды (А и Е)
  • Дата-центры

5

Рис. 12.8. Общий случай географического резервирования.



Перечень режимов развёртывания, приведённый выше, не является исчерпывающим. Режимы могут варьироваться в разных вариантах комбинаций VNFC, VNF, VIM/NFVI, и дата-центров, в зависимости от воли сетевого дизайнера и требований конкретного применения.

***

Глава 13: Надежность и доступность VNF – здесь.
